《冲天炉金属炉料耗焦限额》地方标准

发布日期 : 2009-01-22     来源 : www.shfoundry.org

由山东省铸造协会组织专家起草的《冲天炉金属炉料耗焦限额》,标准号:DB37/785—2007,地方标准于2007年11月23日由山东省质量技术监督局发布,并于2008年1月1日起正式实施。主要内容如下:
1 范围
本标准规定了铸造用冲天炉金属炉料耗焦的指标、计量、计算及检测方法。
本标准适用于熔化常规炉料的各类冲天炉金属炉料耗焦的计算、检测及考核。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB 2587 热设备能量平衡通则
GB/T 2589 综合能耗计算通则
GB/T 5611 铸造术语
GB/T 8729 铸造焦炭
JB/T 6576.1 冲天炉
JB/T 9978 铸造机械术语
JB 10146 冲天炉与冲天炉加料机 安全要求
3 术语和定义
本标准采用下列术语和定义。
3.1 冲天炉
用焦炭熔化金属炉料获得高碳系铸铁的竖式圆筒形熔炉,金属炉料与燃料直接接触,从风口鼓风助燃,能连续熔化。
3.2 冲天炉金属炉料耗焦Q
统计报告期冲天炉平均每熔化一吨金属炉料所消耗的焦炭质量,按规定的方法计算,并折算成标准煤。
3.3金属炉料QL
主要包括原生铁、回炉料、机铁、废钢、铁合金、铁屑、铁渣等。
3.4 常规金属炉料
主要包括:原生铁、回炉料、机铁、废钢、铁合金。
3.5实耗焦炭质量 QS
统计报告期实际燃尽的焦炭质量,以入炉实耗量为准,包括开新炉用的底焦在内,但不包括投入炉中尚未燃尽的余焦,不包括运输、管理上的损耗。
3.6 总铁焦比
统计报告期熔化的金属炉料的质量与消耗焦炭的质量之比。
4 冲天炉金属炉料耗焦计算方法
4.1冲天炉金属炉料耗焦的计算按式(1)进行:
Q=Qs/Ql……………………………(1)
式中:
Q——冲天炉金属炉料耗焦,单位为千克/吨(kg/t);
Qs——实耗焦炭质量, 单位为千克(kg);
Ql——金属炉料质量, 单位为吨(t)。
4.2 实耗焦炭质量QS的计算按式(2)进行:
Qs=Qd+Qc+Qj+Qg−Qr(Qd)………(2)
式中:
Qs——实耗焦炭质量,单位为千克(kg);
Qd——底焦,单位为千克(kg);
Qc——层焦,单位为千克(kg);
Qj——接力焦,单位为千克(kg);
Qg——隔离焦,单位为千克(kg);
Qy——余焦,单位为千克(kg);
Qd——打炉焦,单位为千克(kg)。
金属炉料QL的计算按式(3)进行:
Ql=Q1+Q2+Q3+Q4++Qx…………(3)
式中:
Ql——金属炉料,单位为吨(t);
Q1Q2Q3Q4Qx——分别为金属炉料的各种成分,如原生铁、回炉料、机铁、废钢、铁合金等,单位为吨(t)。
5 准许的耗焦量变动范围
5.1 总则
根据不同的产品、工艺要求及生产条件,耗焦量可有一定的变化范围。
5.2 冲天炉炉型
5.2.1 冲天炉应符合JB/T 6576.1-2005的规定。
5.2.2 冲天炉的不同规格及类型耗焦量允许的变化范围为:水冷炉,在相同的熔化率(化铁炉吨位)允许耗焦量相应增加5kg。
5.3 铁水温度
5.3.1 规定出铁槽处为铁水温度的测定位置,一般以出铁口外300mm处的出铁槽为准。
5.3.2 铁水温度在1420℃~1480℃之间,铁水温度每±10℃,允许耗焦量相应增加或减少5kg;
5.3.3 铁水温度在1480℃~1520℃ ,铁水温度每+10℃,允许耗焦量相应增加10kg。
5.4 焦炭
应尽量使用铸造焦,焦炭有关性能指标应符合GB/T 8729的规定。
6 冲天炉金属炉料耗焦的计量要求
6.1 企业铸造工序正常生产、冲天炉工况稳定时进行测量。
6.2 企业计量仪表
应符合国家有关《企业能源计量器具配备和管理(试行)的规定》的要求。
6.3 焦炭的计量
在焦炭入炉前、打炉后使用计量器具测量, 按实际的消耗量进行计算、记录。
6.4 金属炉料的计量
在入炉前使用计量器具测量, 按各种炉料的实际入炉量进行计量、记录。
6.5 上述各项测试数据,每次开炉计算、记录一次。
7 冲天炉金属炉料耗焦量限额
7.1 2008年冲天炉金属炉料耗焦应符合表1 的要求。


1 2008年冲天炉金属炉料耗焦限额


熔化率(t/h)

1

2

3

5

7

8

10-15

15以上

耗焦量(kg/t)

150

145

140

135

135

130

130

125

折标准煤(kgce/t)

146

141

136

131

131

126

126

121

注:铁水温度为1450℃。

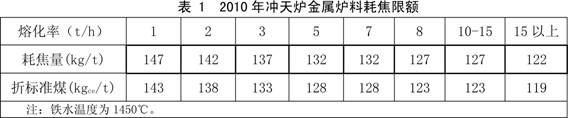

7.2 2010年冲天炉金属炉料耗焦应符合表2的要求

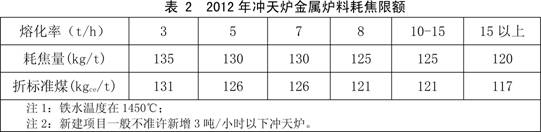

7.3 2012年冲天炉金属炉料耗焦应符合朋3的要求


7.4 冲天炉金属炉料耗焦按国家有关规定折算成标准煤,折算标准煤系数遵照附录A的规定。
8 数据处理方法
企业在统计报告期内,将冲天炉熔炼过程中实际消耗的焦炭质量,依据测试记录,按折标准煤参考系数折算成标准煤。
